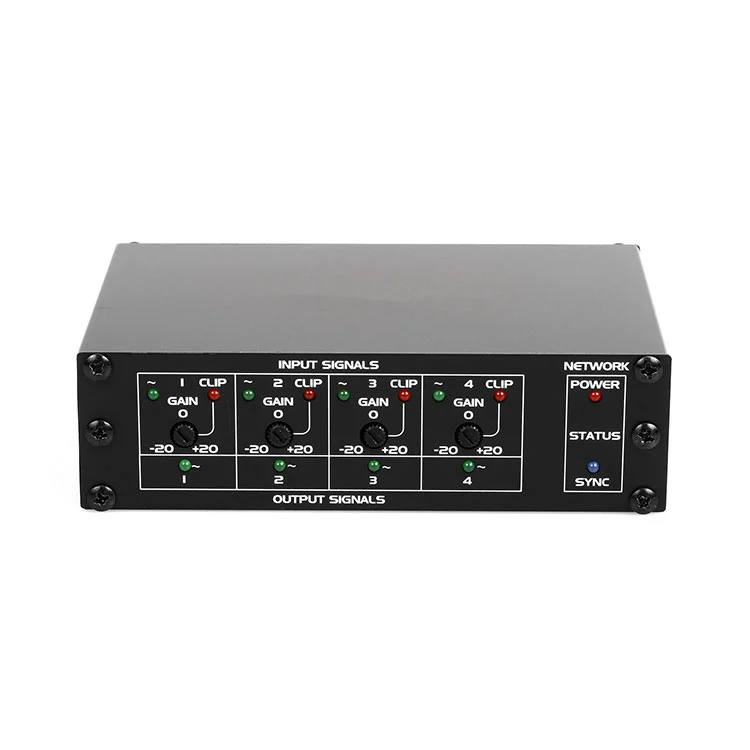

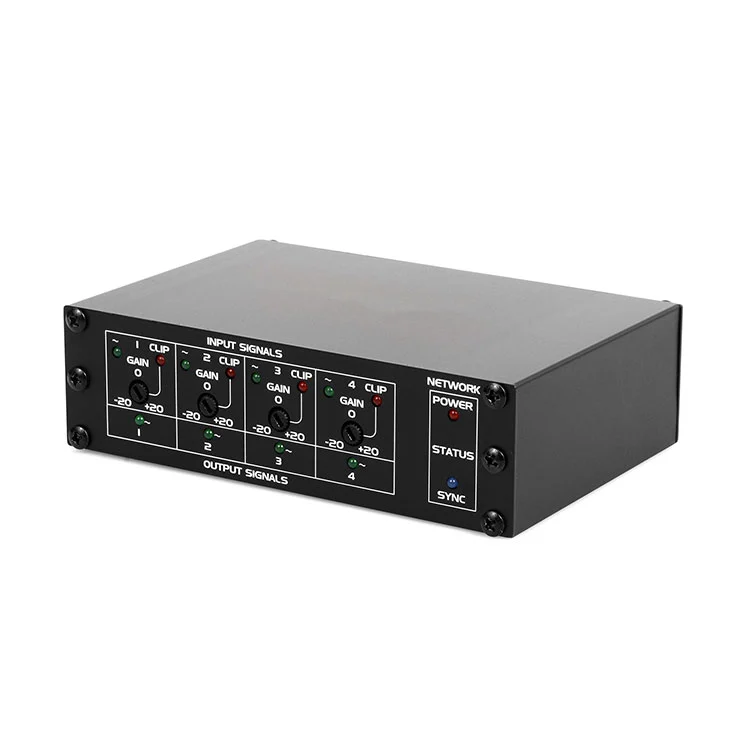

4 mikrofon ve çizgi girişi Dante arayüzü

Shenzhen FHB Audio Technology Co., Ltd, esas olarak Dante DSP, Dante Interface, Ses Sistemi üreten Çin Üreticisi ve Tedarikçisidir. Sizinle iş ilişkisi kurmayı umuyoruz.

modeli:DB0404

Talep Gönder

Ürün Açıklaması

DB0404, her iki yönde dört kanallı dönüşüm sunan yüksek performanslı bir Dante-analog ses arayüzüdür-Dante'ye analog çıkışlara ve analog girişlere.

RJ45 bağlantı noktasını standart bir CAT5 kablosu kullanarak bir Ethernet anahtarına bağlayın, ardından Dante ağınızda minimum gecikme ile sinyalleri yönlendirmek için Dante Controller'ı kullanın. Bu, Dante uyumlu diğer cihazlarla sorunsuz entegrasyon sağlar.

Ana Özellikler:

DB0404, dört analog giriş (MIC/hat kazanç kontrolü ve fantom gücü arasında değiştirilebilir) ve dört dengeli analog çıkış sunan kompakt, yüksek kaliteli bir Dante arayüzüdür-hepsi Dante aracılığıyla tamamen yönlendirilebilir.

✔ Geri bozulmamış ses için 24 bit A/D&D/A dönüşümü

✔ Gerçek zamanlı izleme için kanal başına klip/sinyal LED'leri

✔ 48V tüm mikrofon girişlerinde fantom gücü

✔ Poe veya 24VDC güç seçenekleri

✔ Dante Ağ Senkronizasyonu ve Güç Durum Göstergeleri

Stüdyolar, canlı ses ve yayın için mükemmeldir, herhangi bir Dante ekosistemine sorunsuz entegrasyon sağlar.

Ürün spesifikasyonu

Dante Network'ü satır seviyesi çıkışlarına
Çıkışlar	5p çıkarılabilir terminal bloğu, dengeli/dengesiz
Çıkış seviyesi	-10 DBU Nominal
Çıkış seviyesi	+10 DBU maksimum
Çıkış Voltajı:	+20DBU (@ 0db çıktı kazancı)
Çıktı empedansı	150 _ dengeli; 75 _ dengesiz
Frekans yanıtı	20 Hz ila 20 kHz (± 0.5 dB)
Thd+n	<% 0.1
Gürültü	<-75db
Çapkın	<85 dB (20 Hz ila 20 kHz)
Dante Network'e Mikrofon/Satır Girişleri
Mikrofon girişleri
Girişler	7 Pin Euro Terminali, Dengeli
Kazanmak	Kondens Mikrofonu: 40 DB
Dinamik mikrofon	60 dB
+4 DBU için giriş seviyesi	-36 DBU (Kondenser)
	-56 DBU (Dinamik)
	-36 DBU (maksimum)
Giriş Empedansı	40 __
Fantom gücü	48 V
Frekans yanıtı	20 Hz ila 20 kHz (± 0.5 dB)
Thd+n	<% 0.1
+4 dbu'nun altında gürültü	<-70 dB
CMRR	> 70 dB (50 Hz ila 120 Hz)
Karıştırmak	<70 dB (20 Hz ila 20 kHz)
Çizgi girişleri
Girişler	7 Pin Euro Terminali, Dengeli
+4 DBU için giriş seviyesi	+4 DBU (dengeli); -10 DBV (dengesiz)
Giriş Empedansı	> 40 _
Frekans yanıtı	20 Hz ila 20 kHz (± 0.5 dB)
Thd+n	<% 0.1
+4 dbu'nun altında gürültü	<-75 dB
CMRR	> 60 dB (50 Hz ila 120 Hz)
Karıştırmak	<75 dB (1 kHz, herhangi bir mikrofon kanalına herhangi bir satır),
Karıştırmak	<70 dB (20 Hz ila 20 kHz)
+4 dbu'nun üzerindeki tavan boşluğu	> 18 dB
Dante kanalı
Vericiler/Alıcılar	2/2
İletim oranı	100 Mbps
Çözünürlük	16/24/32 bit
Örnekleme oranı	44.1 kHz, 48 kHz.
Dante arayüzü	RJ45 Jack
Güç Bağlantıları	2 Pin Euro Terminali, Power Jack
Güç gereksinimi	24 VDC @ 180 Ma artı bağlı fantom yükleri veya POE
Boyutlar	143mm (W) × 45mm (h) × 93mm (d)
Ağırlık	0.7kgs

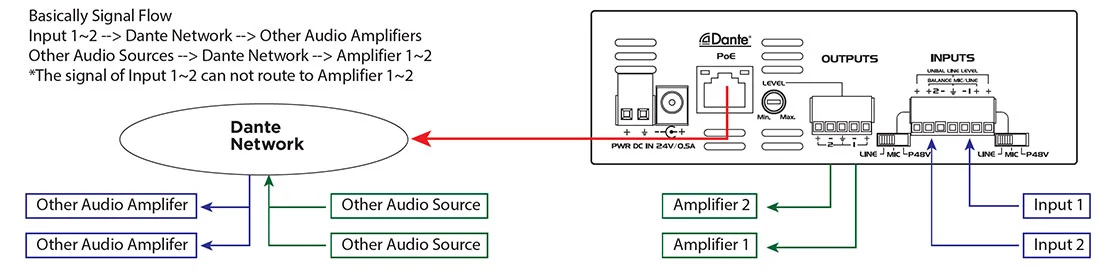

Ürün bağlantısı

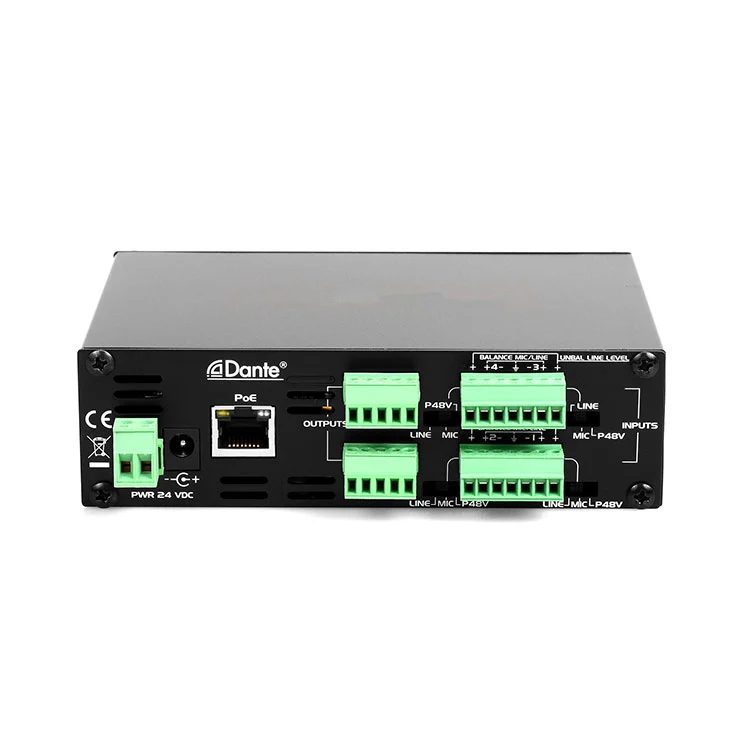

4 Mic And Line Inputs Dante Interface

1. Hat Hacmi:Çıktı seviyesi için kontrol kazanın.

2. Euro Terminal Girişi:Dante ağına ses sinyalini alın.

3. RJ-45 bağlantı noktası:Dante ağına bağlanmak için CAT5 kablosunu kullanma.

Not:Ethernet anahtarının POE güç kaynağına sahip olması gerekir.

4. Senkronizasyon LED:Dante ağının durumunu gösterir.

Ürün uygulaması

4 MIC ve Line Girişleri Dante Arayüzü, 4 mikrofon/hat girişi ve 4 çıkışı destekleyen Dante Network Protokolüne dayanan profesyonel bir ses arayüzüdür. Temel avantajı, esnek kablolama, uzaktan şanzıman veya çok kanallı ses entegrasyonu gerektiren senaryolar için uygun olan IP ağları aracılığıyla yüksek kaliteli, düşük gecikmeli ses sinyallerini iletmektir.
