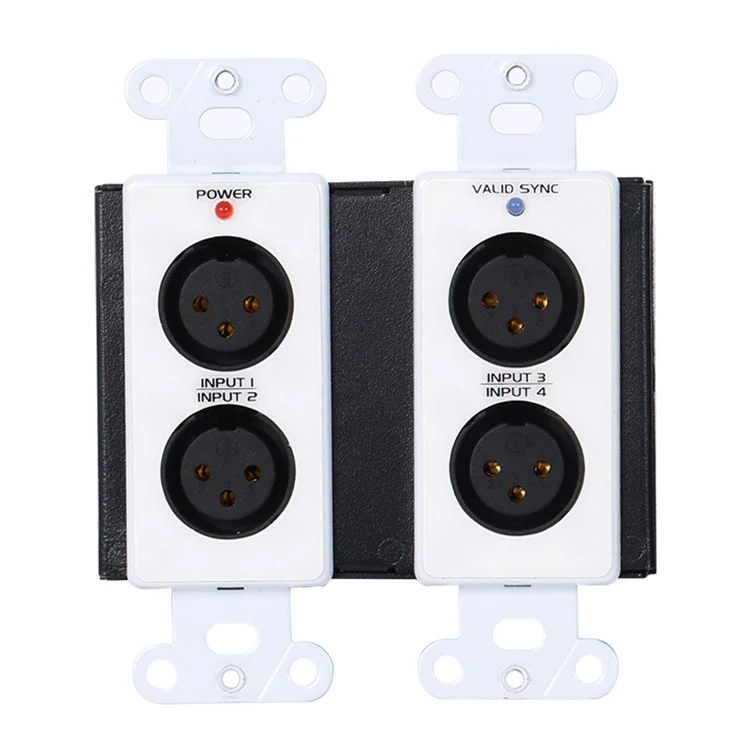

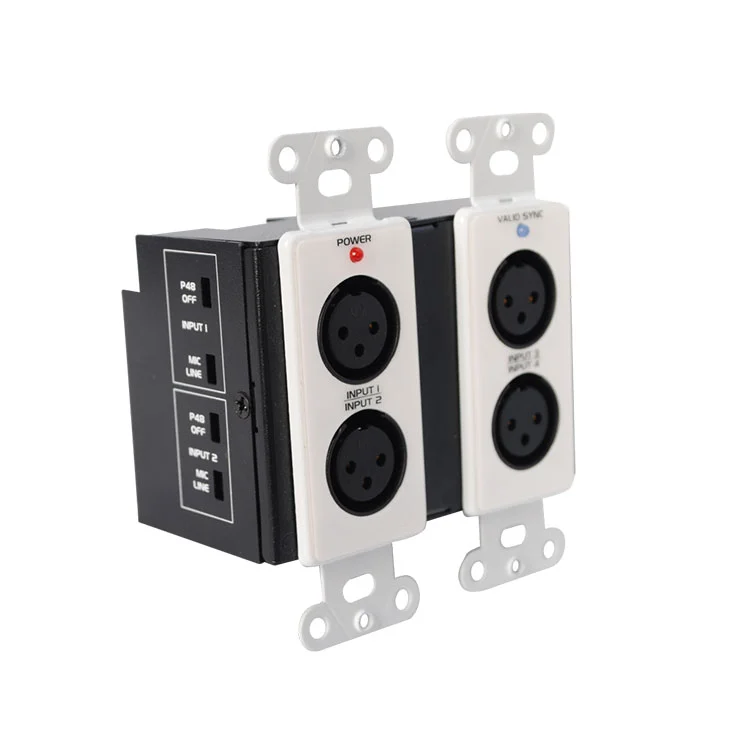

Ürün Açıklaması

DWP42L, analog ve dijital ses arasında olağanüstü performansla dönüşen çok yönlü 4-in/2-out Dante ağ arayüzüdür. Dört analog girişe (MIC ve ayarlanabilir kazançlı çizgi seviyeleri arasında değiştirilebilir) ve iki Dante-analog çıkışına sahip olan bu kompakt ünite, standart ABD çift çanta arka kutularına kolayca yüklenir. Cat5 kablosunu kullanarak Ethernet üzerinden bağlanın ve ultra düşük gecikme performansı için Dante Controller yazılımı aracılığıyla ses yönlendirmesini yönetin. Tam Dante ekosistemimiz DSP işlemcileri, ağ mikrofonları, hoparlörler ve kapsamlı ses ağı için ek arayüz çözümleri içerir.

Ana Özellikler:DWP42L, her biri ayarlanabilir kazanç (-20db ila +20db) ve kondenser mikrofonları için değiştirilebilir 48V fantom gücü sunan seçilebilir MIC/hat modlarına sahip dört XLR girişine sahiptir. Analog sinyalleri 24 bit yüksek çözünürlüklü dönüşümle Dante Network sesine dönüştürür ve düşük gürültülü, yüksek maddi performans sağlar. Ünite ayrıca arka panelde iki Dante-analog çıkışı (dengeli/dengesiz) sağlar. POE veya 24V DC güç seçenekleri, ön panel durum LED'leri ve Premium Mikrofon Preampları ile profesyonel kurulumlar için güvenilir, yayın kalitesinde ses sunar.

SSS:

S: Üretici misiniz?

A: Evet. Biz Shenzhen merkezli üreticiyiz.

S: OEM veya ODM çözümü sağlayabilir misiniz?

C: Evet, müşteri gereksinimlerine bağlı OEM veya ODM çözümü sağlayabiliriz.

S: Ürünleriniz herhangi bir sertifika geçti mi?

C: Evet, CE, ROHS sertifikalarımız var.

S: Hangi Dante ürünlerini sağlayabilirsiniz?

C: Dante DSP, Dante Audio Alıcı, Dante IO, Dante Mikrofon, Dante Hoparlör gibi bir seri Dante çözümü sağlayabiliriz…

Ürün spesifikasyonu

Dante Network'e Mikrofon/Satır Girişleri
Giriş:	Xlr (kadın) x 4
Kazanç aralığı	-20 ~ +20
Giriş Empedansı	> 2.5 k_ (mikrofon); > 5 k_ (çizgi)
Fantom gücü	48 VDC, değiştirilebilir
Frekans yanıtı	20 Hz ila 20 kHz (± 0.5 dB)
Thd+n	<% 0.1
+4 dbu'nun altında gürültü	<-70 dB
CMRR	> 65 dB (50 Hz ila 120 Hz)
Dante Network çıkışları satır
Çıkışlar	2, dengeli/dengesiz, çıkarılabilir terminal bloğu
Çıkış seviyesi	+4 DBU (nominal) dengeli; -10 DBV (Nominal) Dengesiz, seçilebilir
Çıkış voltajı	+20DBU (@ 0db çıktı kazancı)
Çıktı empedansı	150 _ dengeli; 75 _ dengesiz
Frekans yanıtı	20 Hz ila 20 kHz (± 0.5 dB)
Thd+n	<% 0.1
Gürültü	<-80db
Karıştırmak	<85 dB (20 Hz ila 20 kHz
Dante kanalı
Vericiler/Alıcılar	2/2
İletim oranı	100 Mbps
Çözünürlük	16/24/32 bit
Örnekleme oranı	44.1 kHz, 48 kHz.
Dante arayüzü	RJ45 Jack
Güç Bağlantıları	2 Pin Euro Terminali
Güç gereksinimi	24 VDC @ 180 Ma artı bağlı fantom yükleri veya POE
Boyut	116mm (W) × 114.5mm (h) × 53.1mm (d)
Ağırlık: 0.36 kg-DWP22L-US	370g

Ürün

4ch Dante Audio Interface

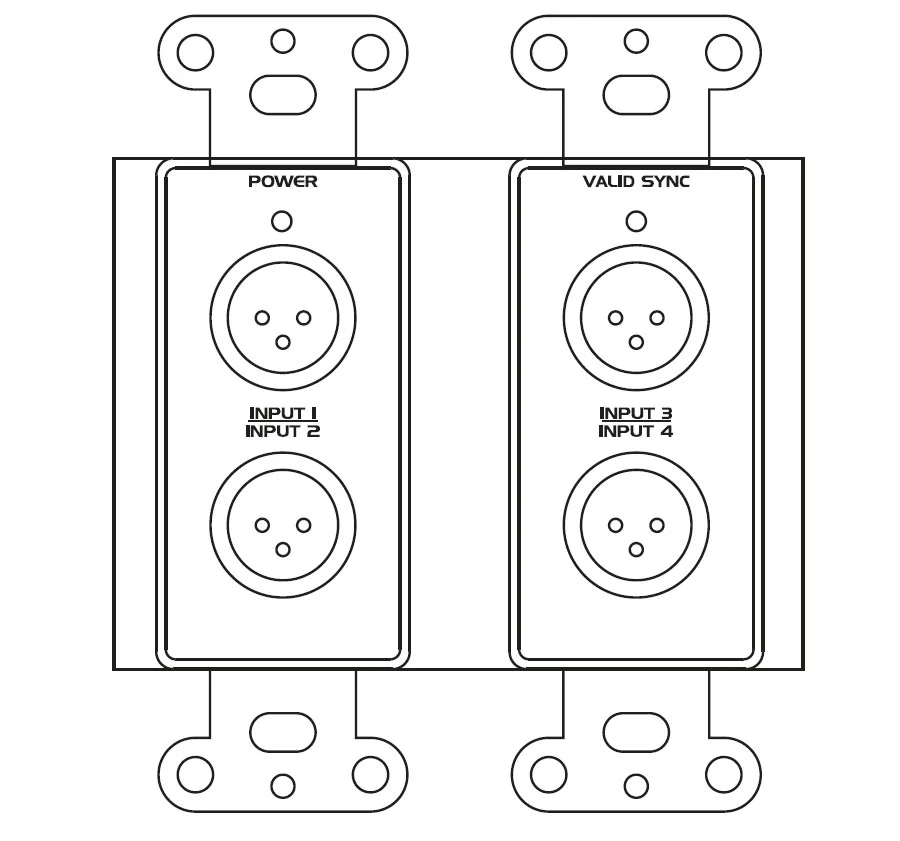

1. XLR girişleri, mikrofon veya satır ses sinyalini kabul edin.

2. Güç LED göstergesi.

3. Senkronizasyon LED'i Dante ağının durumunu gösterir.

4ch Dante Audio Interface

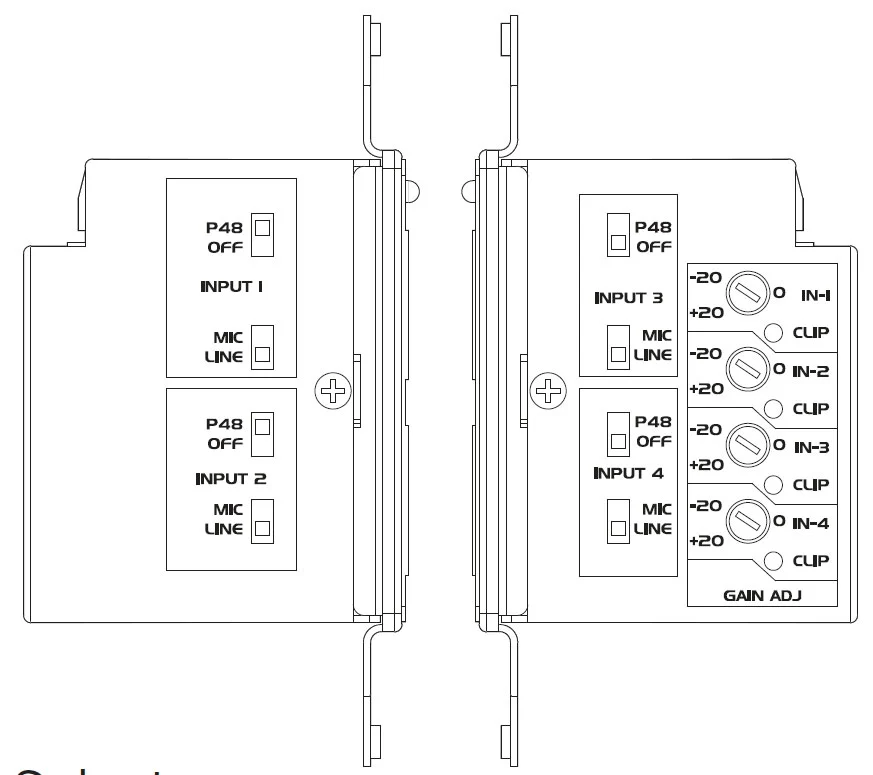

4. XLR Giriş Seçici

Astar:Dengeli veya dengesiz çizgi kaynağını kabul eder.

MIC:Dinamik veya kondansatör mikrofonunun sinyalini kabul eder.

P48V:Kondenser mikrofonunu bağlarken 48V fantom gücü sağlar.

5. Giriş kazancı kontrolleri:Her giriş kanalındaki giriş sinyali kazanç seviyesini ayarlayın.

6. Her bir giriş kanalında sinyal klibi LED

4ch Dante Audio Interface

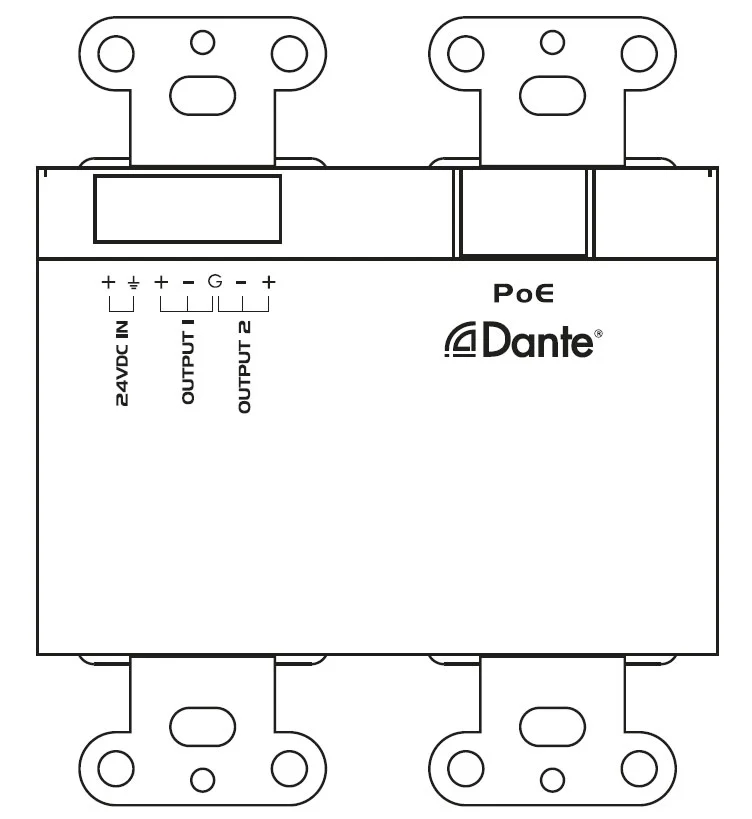

7. Euro Terminal Çıktıları:İki Dante kanalını analog hat çıkışlarına dönüştürür.

8. RJ45 bağlantı noktası:Dante ağına bağlanmak için CAT5 kablosunu kullanma.

Not:POE özellikli ağ anahtarı kullanılırken, DWP42L POE'den güçlendirilebilir ve çalıştırılabilir.

9. Güç:DC 24V'yi 2P Terminal Bloğu veya DC giriş jakını bağlayın.

Not:DC 24V ve PoE'nin her ikisi de DWP42L'ye mevcutsa, ünite DC 24V'den çalışacaktır. Ve DC 24V kaldırıldığında, güç otomatik olarak Poe Power'a geçecektir.

Ürün uygulaması

Dante arabirimi (4 x mikrofon/hat girişi, 2 x çizgi çıkışı), profesyonel ses kurulumlarında sorunsuz entegrasyon için tasarlanmış çok yönlü bir ses ağı arayüz çözümüdür. Analog ve Dante dijital ses arasında çift yönlü dönüşüm sağlar, PLS aşağıda bakın

1. Canlı Ses ve Etkinlik Üretimi

• Mikrofonları, enstrümanları veya hat düzeyinde kaynakları (örn. Mikserler, oynatma cihazları) birden fazla aşama veya bölgede düşük gecikme dağılımı için bir Dante ağına bağlayın.

• İşlenmiş sesi Dante özellikli bir mikserden analog amplifikatörlere, monitörlere veya kayıt cihazlarına gönderin.

2. Konferans ve Sistemler

• Esnek yönlendirme ve işleme için analog mikrofonları (örn. Podyum mikrofonları, panel mikrofonları) Dante tabanlı bir konferans sistemine entegre edin.

• Çıktı Dante sesleri analog hoparlörlere veya toplantı odalarında, oditoryumlarda veya ders salonlarında eski amplifikatörlere beslenir.

3. Yayın ve Kayıt Stüdyoları

• Analog kaynakları (mikrofon, enstrümanlar, dıştan takma dişli) sayısallaştırın ve kayıt, akış veya yayın için bunları Dante'ye iletin.

• Analog monitörlere, kulaklıklara veya işleme ekipmanlarına Dante beslemelerini (örn. DAW çıkışları, interkom sinyalleri) gönderin.

4. ibadet ve performans mekanları

• Koro mikrofonlarını, enstrümanları veya sözlü kelimeyi yakalayın ve bunları Dante aracılığıyla FOH mikserlerine, kayıt sistemlerine veya canlı akışlara dağıtın.

• Analog bölge hoparlörlerine veya gecikme satırlarına Dante oynatma parçalarını veya duyuruları yönlendirin.

5. Kurulu Ses ve Ağırlama

• Merkezi kontrol için bir Dante ağına arka plan müziği (BGM) sistemlerini, sayfalama mikrofonlarını veya analog kaynakları bağlayın.

• Otel, restoran veya perakende alanlarındaki analog amplifikatörlere çıkış ağa bağlı ses (örn. Program yemleri, acil durum uyarıları).
