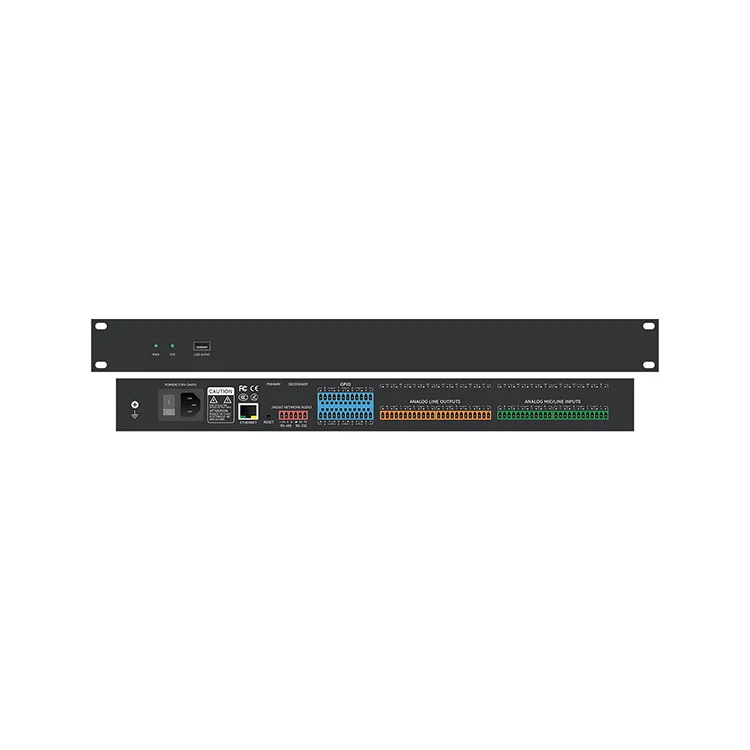

MU-0808 8×8 Dijital Ses Matrisi

FHBAVTEC MU-0808 8×8 Dijital Ses Matrisi, profesyonel AV ortamlarında karmaşık sinyal yönlendirme, hassas karıştırma ve gelişmiş dinamik işleme için tasarlanmış, kurumsal sınıf bir 8×8 Dijital Ses Matrisi İşlemcisidir. 450 MHz SIMD'de çalışan endüstri standardı ADI SHARC 21489 DSP motoruyla desteklenen MU-0808, kurumsal toplantı odaları, yüksek öğrenim oditoryumları, devlet tesisleri ve çok işlevli etkinlik alanlarında ultra düşük gecikmeli ses yürütme ve kusursuz ses kalitesi sunar.

Kompakt 1U raf montajlı çelik kasaya yerleştirilmiş MU-0808, Akustik Yankı Engelleme (AEC), Uyarlanabilir Geri Besleme Bastırma (AFC), Aktif Gürültü Kontrolü (ANC), Kazanç Paylaşımlı Otomatik Karıştırma, Parametrik/Grafik EQ, Dinamik Sıkıştırma ve Matris Yönlendirme dahil olmak üzere temel ses DSP algoritmalarını birleştirir. Ethernet (TCP/IP), RS232, RS485 ve özelleştirilebilir GPIO mantık bağlantı noktaları dahil çoklu protokol kontrol arayüzleri ile MU-0808, modern AV sistemleri için kusursuz entegrasyon yeteneği sağlar.

Temel Özellikler

• 8 Analog Giriş ve 8 Analog Çıkış:Bireysel kazanç kontrolü ile hat/mikrofon sinyallerini destekleyen dengeli Phoenix blok terminal konnektörleri.

•ADI SHARC 21489 DSP Mimarisi:Yoğun gerçek zamanlı ses algoritmalarını işleyen yüksek performanslı 450 MHz SIMD kayan nokta işlemcisi.

•Profesyonel Ses Çözünürlüğü:Şeffaf ses dönüşümü ve dinamik aralık sağlayan 24 bit / 48 kHz dijital örnekleme hızı.

• Akustik Yankı İptali (AEC):Donanımla hızlandırılmış AEC algoritması, uzak video konferanslar sırasında akustik geri bildirimi ve uzak uçtaki ses yankılarını ortadan kaldırır.

• Otomatik Geri Bildirim Kontrolü (AFC):Dinamik çentik filtreleme algoritması, akustik geri bildirimi (uğultu) gerçek zamanlı olarak tanımlar ve bastırır.

• Aktif Gürültü Kontrolü (ANC) ve Otomatik Karıştırma:Çoklu mikrofon yönetimi için kazanç paylaşımlı otomatik karıştırma ile eşleştirilmiş arka plan gürültüsü azaltma.

• Kapsamlı EQ ve Dinamikler:Çok bantlı Parametrik EQ (PEQ), Grafik EQ, Yüksek Geçişli/Düşük Geçişli filtreler, Genişletici, Sıkıştırıcı, Sınırlayıcı ve Dinamik Gürültü Geçidi.

• Matris Yönlendirme ve Kanal Gecikmesi:Kanal başına 1.200 ms'ye kadar ayarlanabilir gecikmeyle 8×8 çapraz noktalarda keyfi sinyal atama ve karıştırma.

• USB Ses Sınıfı Arayüzü:Yazılım codec platformlarıyla (Zoom, Microsoft Teams, Webex) kusursuz entegrasyon için sürücüsüz 1 giriş/1 çıkış USB ses arabirimi.

• Yapılandırılabilir GPIO Entegrasyonu:Anahtar mantığı, sahne geri çağırma ve acil durum susturma işlemleri için 8 programlanabilir Genel Amaçlı Giriş/Çıkış bağlantı noktası.

• Esnek Sistem Kontrolü:Üçüncü taraf kontrol sistemleri ve kamera izleme otomasyonu için Ethernet, RS232 ve RS485 aracılığıyla çift yönlü komut desteği.

• 1U Raf Muhafazası:Sorunsuz raf dağıtımı için standart 19 inç 1U rafa monte edilebilir tasarım.

DSP Çekirdek İşleme

MU-0808 8×8 Dijital Ses Matrisi, sistem entegratörlerinin sinyal işleme zincirlerini belirli mekan akustik gereksinimlerine göre özelleştirmesine olanak tanıyan sezgisel ve esnek bir DSP matris mimarisi sağlar:

• AEC (Akustik Yankı Engelleme): Tam çift yönlü etkileşimli konferans için optimize edilmiş, uzak uçtaki konuşmacının geri bildirimini önleyen yüksek verimli yankı giderme.

• AFC (Uyarlanabilir Geri Besleme Engelleme): Geri bildirimden önce maksimum sistem kazanımını korumak için gerçek zamanlı geri bildirim algılama ve uyarlanabilir çentik frekansı filtreleme.

• Otomatik Karıştırıcı (Kazanç Paylaşım Algoritması): Sabit sistem kazancını ve konuşma anlaşılırlığını korumak için birden fazla aktif mikrofon kanalındaki kazancı otomatik olarak dengeler.

• Eşitleme Paketi: Hassas hoparlör ayarı ve oda düzeltmesi için bağımsız çok bantlı PEQ, Grafik EQ, Yüksek Geçişli, Düşük Geçişli ve Tüm Geçişli filtreler.

• Dynamics Suite: Boşluk payı yönetimi için Giriş/Çıkış Genişleticileri, Kompresörler, Sınırlayıcılar, Dinamik Aralık Denetleyicileri ve Gürültü Kapıları.

• Matris Yönlendirme ve Hizalama: Çıkış hattı başına 1.200 ms'ye kadar faz kontrolü, kazanç trimi ve dijital gecikme hizalaması ile çapraz nokta ataması.

Kontrol ve Sistem Entegrasyonu

Profesyonel AV sistemi tasarımları için tasarlanan MU-0808 8×8 Dijital Ses Matrisi, güçlü bağlantı ve yönetim seçenekleri sunar:

• PC Kontrol Yazılımı: Özel Windows GUI yazılımı, TCP/IP üzerinden DSP zincirlerinin, yönlendirme matrislerinin, EQ yanıt eğrilerinin ve GPIO eşlemelerinin gerçek zamanlı görsel yapılandırmasına olanak tanır.

• Merkezi Otomasyon: Crestron, AMX, Extron ve diğer kontrol işlemcileriyle entegrasyon için RS232/RS485 aracılığıyla açık seri protokol.

• Kamera İzleme Entegrasyonu: Aktif mikrofon kapısı etkinliğine dayalı olarak PTZ kamera ön ayarlarını tetiklemek için doğrudan seri komut çıkışı.

• GPIO Mantık Kontrolü: Harici kontak kapatmaları, fiziksel hacim potansiyometreleri, LED göstergeleri veya yangın alarmı acil durum geçersiz kılmaları için yapılandırılabilen 8 çok fonksiyonlu mantık bağlantı noktası.

Hedef Uygulamalar

• Kurumsal Toplantı Odaları ve Konferans Merkezleri: Yüksek çözünürlüklü konuşma güçlendirme ve yankısız video konferans.

• Yüksek Öğrenim ve Ders Salonları: Çoklu mikrofon otomatik miksleme, kamera izleme tetikleyicisi ve oda matrisi dağıtımı.

• Hükümet ve Komuta Merkezleri: Fiziksel GPIO acil durum geçersiz kılmalarıyla yüksek güvenilirliğe sahip ses işleme.

• Çok Fonksiyonlu Oditoryumlar ve Etkinlik Alanları: Dinamik ses dağıtımı ve bölge gecikmesi hizalaması.

• Ticari AV Sistemleri: Çok bölgeli arka plan müziği dağıtımı ve çağrı matrisi sistemleri.

Teknik Özellikler

Sıkça Sorulan Sorular

S1: FHBAVTEC MU-0808, Zoom veya Microsoft Teams gibi yazılım kodlayıcı video konferans platformları için yankı engellemeyi destekliyor mu?

Cevap: Evet. MU-0808 8×8 Dijital Ses Matrisi, özel donanım tabanlı Akustik Yankı Önleme (AEC) ve entegre 1 giriş/1 çıkış USB ses arabirimine sahiptir. MU-0808'i USB aracılığıyla bir konferans odası bilgisayarına bağlayarak işlemci, işlenmiş, yankısız mikrofon sinyallerini doğrudan Zoom, Microsoft Teams veya Webex'e sağlarken, uzak uçtaki konuşma yankılarını ve yerel akustik uğultuları ortadan kaldırır.

S2: MU-0808 nasıl yapılandırılır ve üçüncü taraf AV kontrol sistemleriyle entegre edilebilir mi?

Yanıt: MU-0808, Ethernet (TCP/IP) üzerinden Windows PC kontrol yazılımı kullanılarak yapılandırılır ve sinyal yönlendirme, EQ ayarlama, dinamik işleme ve sahne ön ayarı yönetimi için görsel bir arayüz sağlar. Üçüncü taraf entegrasyonu için ünite, Crestron, Extron, AMX veya PTZ kamera izleme denetleyicileri aracılığıyla tam kontrole olanak tanıyan açık RS232 ve RS485 kontrol protokollerine sahiptir.

S3: Yapılandırılabilir 8 GPIO bağlantı noktasına hangi işlevler atanabilir?

Cevap: 8 GPIO mantık bağlantı noktası, bağımsız olarak dijital giriş veya çıkış olarak programlanabilir. Yaygın entegrasyon kullanım örnekleri arasında, sahne ön ayarını geri çağırmak için fiziksel butonların bağlanması, LED durum göstergeleri ile arayüz oluşturma, yangın alarmı kontak kapatmaları yoluyla acil durum sisteminin sessize alınmasının tetiklenmesi veya duvara monte bölge ses seviyesi kontrolü için analog potansiyometrelerin bağlanması yer alır.

S4: MU-0808, yoğunlaştırıcı mikrofonlar için fantom güç sağlıyor mu ve kazanç nasıl ayarlanır?

Cevap: Evet. 8 analog girişin tümü, kontrol yazılımı aracılığıyla yapılandırılabilen ayrı ayrı değiştirilebilir +48V fantom gücüne sahiptir; bu da onu profesyonel kondansatör ve sınır mikrofonlarıyla tamamen uyumlu hale getirir. Giriş ön amplifikatör kazancı, çeşitli mikrofon ve hat seviyesi kaynaklarına uyum sağlamak için yazılımda 0 ila +48 dBu arasında ayarlanabilir.
